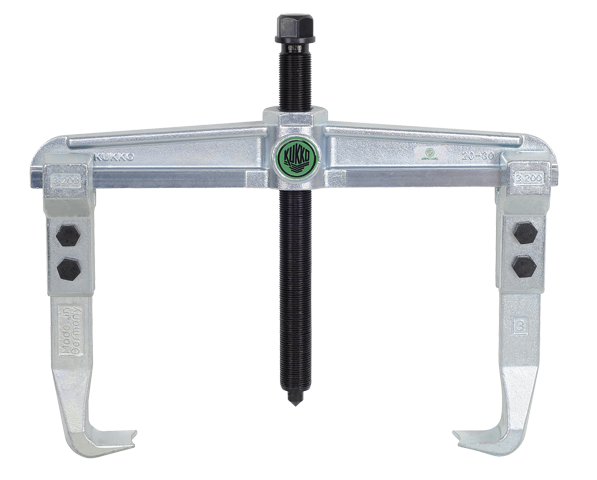

Ściągacz 2-ramienny uniwersalny 350x200mm seria 20 KUKKO 20-30

  • Cena netto: 1 052,16 zł 2 901,45 zł 1 294,16 zł
  • szt.
  • Płatność przy odbiorze w sklepie, Płatność przelewem tradycyjnym, Płatność za pobraniem u kuriera do 4000 zł, Faktura proforma - przedpłata, BLIK, e-przelewy z banku, karty płatnicze i płatności odroczone

Zapraszamy do zakupu i kontaktu więcej informacji:

InPost Paczkomaty 24/7 14,00 zł

Kurier InPost 19,00 zł za pobraniem 24,00 zł

Zamów za 800 zł dostawa Gratis!

Okres gwarancji na narzędzia wynosi 24 miesiące.

Więcej informacji:

https://techmiks.pl/webpage/gwarancja.html

Konsument w naszym sklepie może zwrócić zamówiony towar w ciągu 30 dni.

Więcej informacji:

https://techmiks.pl/zwrot.html

Cechy:

Rozpiętość maksymalna ściągacza mm: 350
Głębokość maksymalna ściągacza mm: 200
Liczba ramion: Dwa

Ściągacze 2-ramienne uniwersalne series 20

Do ściągania łożysk, kół zębatych, tarcz, itp.

Art.No. EAN
4021176
mm
mm
mm
inch
mm
t
Nm
kg
20-1 009433 90 100 70 - 140 2 3/4 - 5 1/2 17 4,5 80 1.2950
20-10 009921 120 100 70 - 180 2 3/4 - 7 3/32 17 4,5 80 1.3950
20-2 009501 160 150 100 - 220 3 15/16 - 8 21/32 22 6,0 150 2.9100
20-20 010088 200 150 100 - 260 3 15/16 - 10 1/4 22 6,0 150 3.2200
20-3 009686 250 200 180 - 340 7 3/32 - 13 3/8 27 8,5 300 5.2000
20-30 010163 350 200 180 - 440 7 3/32 - 17 5/16 27 8,5 300 7.5250
20-4 009761 520 200 200 - 590 7 7/8 - 23 3/8 36 12,0 400 14.0000
20-40 411861 650 300 200 - 710 7 7/8 - 28 13/32 36 12,0 400 16.3600
20-5 009846 750 400 - 700 340 - 1000 13 3/8 - 40 41 15,0 650 47.0000

Opis

  • Jeśli dostępna jest wystarczająca przestrzeń wokół ściąganego elementu,
  • zaleca się użycie ściągacza 3-ramiennego typoszereg 30_Standard dla optymalnego rozkładu sił.
  • Standardowe ramiona ściągacza.
  • Płynna regulacja ramion ściągacza na poprzeczce.
  • Dwuramienna konstrukcja umożliwiająca pracę w ograniczonej przestrzeni.
  • Ramiona równoległe w każdej pozycji, nawet przy pełnym obciążeniu.
  • Wrzeciono mechaniczne.
  • Gwint walcowany pokryty specjalną powłoką.
  • Solidne wykonanie, wysoka wydajność i trwałość.
  • Niemiecka jakość.
  • Etykieta zabezpieczająca przed plagiatem.
  • Samoregenerujące zabezpieczenie antykorozyjne elementów ocynkowanych KUKKoating.


Zalety

  • Możliwość zmiany na inne ramiona.
  • Przedłużki ramion ściągacza umożliwiające zastosowanie do różnych głębokości mocowania dostępne do wielkości -20.
  • Kołnierz główki wrzeciona zapobiegający ześlizgiwaniu się klucza.
  • Poprzeczki do wielkości -30 z profilem sześciokątnym umożliwiającym zastosowanie klucza do przytrzymania.
  • Wrzeciono hydrauliczne typoszereg 8-0 do wyjątkowo mocno osadzonych części dostępne opcjonalnie od określonej wielkości ściągacza.
  • Hydrauliczna praska dodatkowa typoszereg 9 do wyjątkowo mocno osadzonych części dostępna opcjonalnie od określonej wielkości ściągacza.
  • Po przełożeniu ramion ściągacz można stosować jako zewnętrzny lub wewnętrzny.
  • Możliwość ściągania elementów o asymetrycznych kształtach.
  • Większa stabilność ściągacza dzięki dostępnemu w wyposażeniu dodatkowym zaciskowi bocznemu typoszereg 219.
  • Wszystkie elementy dostępne jako części zamienne
  • Specjalny smar KUKKO do wrzeciona naciskowego zawarty w dostawie.
  • Możliwość wczytania filmu video dotyczącego produktu bezpośrednio z produktu na urządzenie mobilne.
